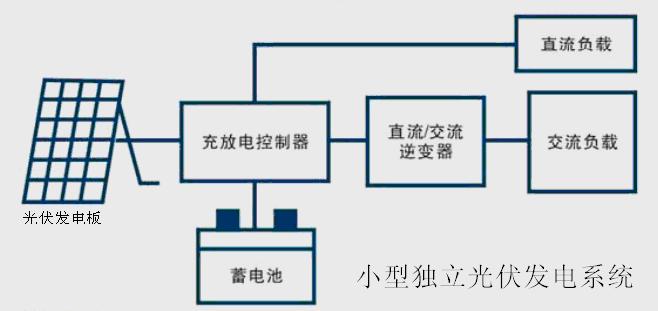

一、 太阳能光伏发电系统结构：
二、 太阳能光伏发电系统的基本设计要求：
①、有的系统要求控制、逆变、监控、保护、通讯功能完备；有的系统不要求监控与通讯功能。
②、变换效率高，控制—逆变—输出整机效率达92%以上；
③、有的系统要求自动化水平高，实现自动启停、自动计量、自动保护，具备初步的电工知识就能操作设备；
④、制造精度高，纯正弦波输出，电压精度≤±1.5%，频率精度≤±1.0%，谐波≤±5%；
⑤、部分系统要求数字化程度高，全数字化监控、输出，配备RS232、Rs485通讯接口实现远程监控、操作；
⑥、所有系统要求充放电控制器，必须具有防反接、防反充、防过放、防过充、过载及短路自动保护功能。
⑦、执行可靠性高，整机采用单元化设计，逆变器单元实现模块化，主从控制，方便维修、更换，保障系统在逆变器维修过程中也能正常运行。
①、对通讯端口的保护可用PPTC：有的系统需要远程监视和远程控制，所以具有RS232或RS485通讯接口，通讯接口的输入口或输出口均可用JDTFUSE进行短路或过载保护，以及配合TVS的防雷保护。这都是成熟的应用方式。
②、对光电池板的保护可用PPTC：前述的原理框图和后述的原理分析可知，光电池板都要通过一个变换电路给蓄电池充电，如果这个变换电路的充电回路有短路，不但达不到充电的目的，蓄电池会反向供电，损坏光电池板及充电变换电路。这时可用PPTC元件做电路保护。
③、防反接保护可用PPTC：当光电池板或蓄电池接反了，等于光电池与蓄电池串联放电，会产生强大的电流，不仅损坏光电池板，还会损坏蓄电池，同时还可能烧坏充电变换电路。这时可以用PTC做保护。
④、蓄电池负载的短路保护可用PPTC：当蓄电池的负载有短路情况时，会产生几十乃至于百倍的电流，从而损坏蓄电池。可能导致蓄电池的永久性损坏。这时可以用PTC及时有效的进行保护。
⑤、逆变器的过载保护可用PPTC：当逆变器的负载有过载或短路时，可能会损坏逆变器或使蓄电池产生过放电情况，不但损坏电路，还会大大缩短蓄电池的使用寿命，这时可以使用PPTC做保护，一举多得。
⑥、对于风光互补的小型系统电路可用PPTC做保护：有的小型系统还使用了风力发电与光伏发电同时给蓄电池充电的情况，同理，有电路接反、短路会损坏风力发电机及蓄电池的情况，这时都可以使用PPTC进行有效的在路保护。
